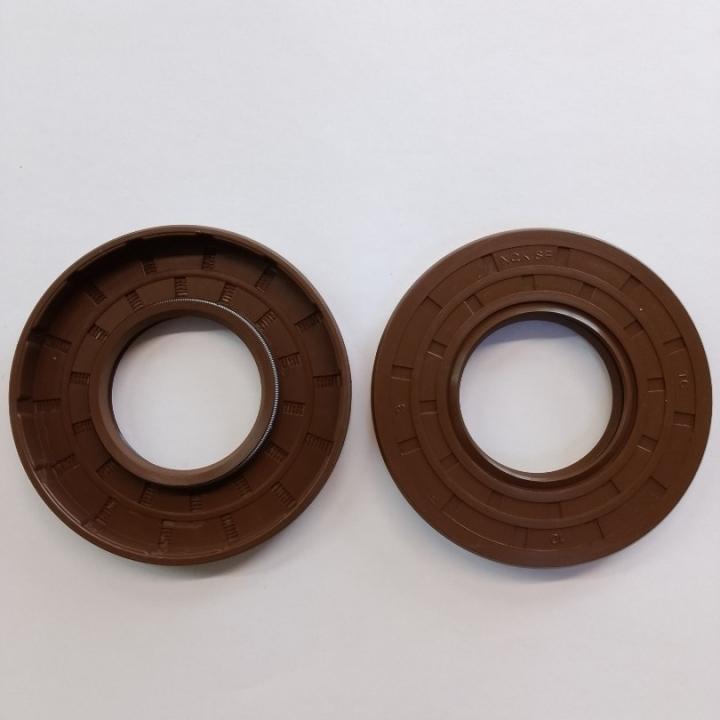

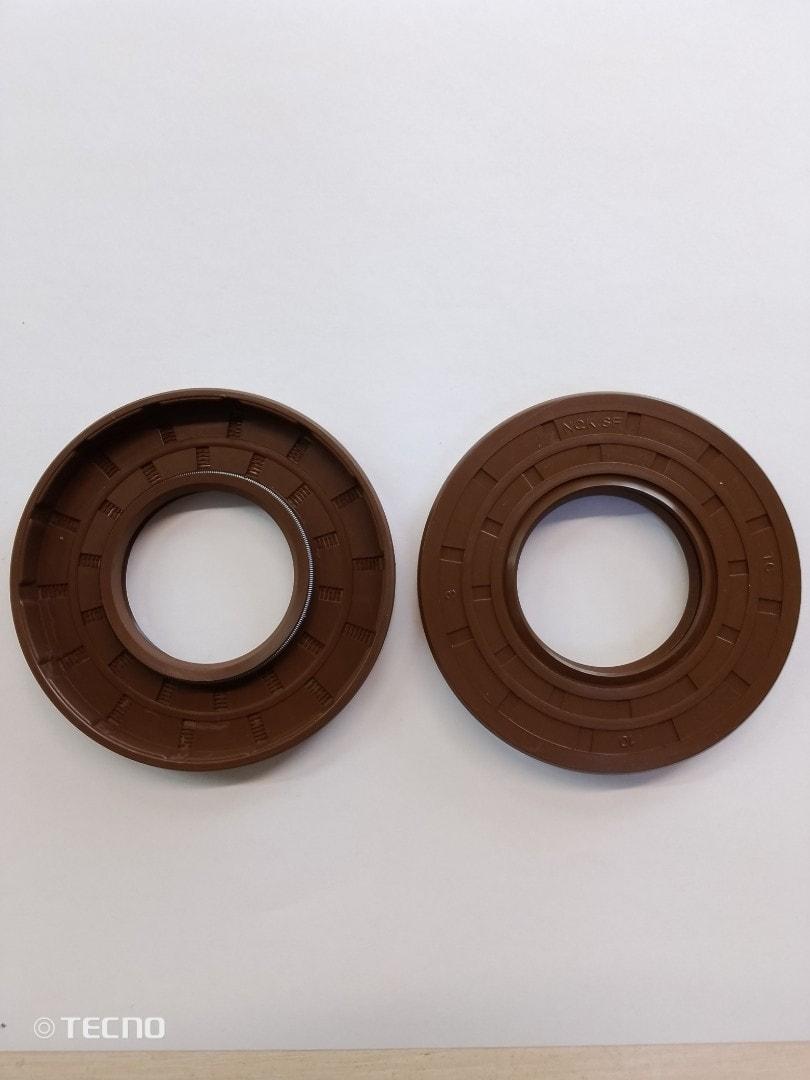

Армированная манжета из фторкаучука (FKM)

Основные технические характеристики:

• материал уплотнительной кромки: фторкаучук (FKM/FPM/Viton), группы 4–5 по ГОСТ 8752-79;
• основа резины: СКФ‑26 (группа 5) либо СКФ‑32 (группа 4);
• каркас: сталь 08кп или 08пс (ГОСТ 9045‑93);
• пружина: браслетная, из пружинной проволоки Ø 0,5–1,2 мм (ГОСТ 9389‑75);
• твёрдость материала: 70–80 единиц по Шор А (чаще 75 Шор А);
• температурный диапазон: от −20 до +200 °C, кратковременно — до +250 °C; для СКФ‑32: от −45 до +150 °C;
• максимальное избыточное давление: 0,05 МПа (0,5 кгс/см²);
• максимальная скорость вращения вала: до 20 м/с (в отдельных случаях — до 50 м/с);
• типы: тип 1 — однокромочная, тип 2 — с пыльником;
• цвет резины: коричневый (обусловлен содержанием фтора);
• стандарты: ГОСТ 8752‑79, DIN 3760, ISO 6194.

Конструкция. Состоит из эластомерной рабочей части с уплотнительной кромкой, металлического каркаса и браслетной пружины. Каркас придаёт жёсткость и фиксирует манжету в корпусе, пружина поддерживает постоянное прижатие кромки к валу.

Стойкость к рабочим средам. Устойчива к широкому спектру масел, топлива, углеводородов, жиров, силиконовых смазок, а также к озону, ультрафиолету и термоокислительному старению. Сохраняет работоспособность в вакууме и при воздействии открытого огня. Имеет низкую устойчивость к аммиаку, аминам, низкомолекулярным кислотам, прогретому пару (выше +150 °C), ряду кислот, тормозных жидкостей и полярных растворителей. Средняя стойкость — к жидкостям групп HFA, HFB, HFC и горячей воде. Эластичность снижается при температуре ниже −20 °C.

Назначение и применение. Предназначена для герметизации валов в условиях высоких температур и агрессивных сред, где NBR быстро стареет. Используется в автомобильной и авиационной промышленности, трансмиссиях, топливных насосах, химических, нефтяных, горнодобывающих, энергетических установках, сельскохозяйственной и военной технике, оборудовании для перекачки нефтепродуктов.

Дополнительная информация. По сравнению с NBR служит в 1,5–2 раза дольше и лучше переносит температурные пики; стоимость выше, но окупается ресурсом. Требования к валу аналогичны NBR: Ra 0,16–0,32 мкм, HRC 45–55, фаска 15–30°. Некоторые модели имеют покрытие из PTFE для повышения стойкости. Пример маркировки: Манжета 2.2‑45×65‑4 ГОСТ 8752‑79 (тип 2 с пыльником, исполнение 2, Ø вала 45 мм, Ø наружный 65 мм, группа резины 4 — СКФ‑32) либо импортный вариант TC 40×62×6 FKM 75. Условия хранения: избегать ультрафиолета, озона и деформации.
